電線電纜的基本知識
- 作者: 深華
- 來源: 纜仕特電子
- 日期 : 2024-02-23
1. 電線電纜的普通釋義
電線 : 傳導電能使用的載體。
電線電纜是用以輸電（磁）能、信息和實現電磁能轉換的線材產品。

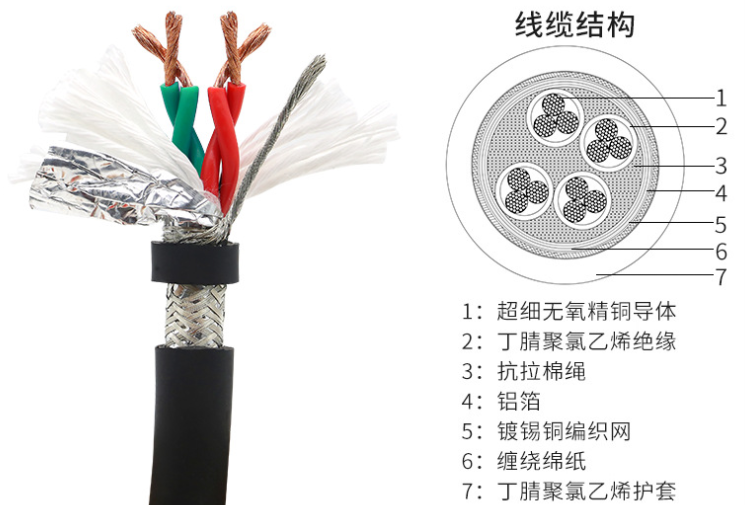

（ 1 ）導體
導體是電線電纜的導電部分，用來輸送電能，是電線電纜的主要部分。
（ 2 ）絕緣層
絕緣層是將導體與大地以及不同相的導體之間在電氣上彼此隔離，保證電能輸送，
是電線電纜結構中不可缺少的組成部分。
（ 3、6、7 ）保護層
保護層由抗拉棉繩、纏繞棉紙和護套組成，作用是保護電線電纜免受外界雜質和水分的侵入，以及防止外力直接損壞電纜。
（ 4、5）屏蔽層
在電纜結構上的所謂“屏蔽”，實質上是一種改善電場分布的措施。 6KV 及以上
的電線電纜一般都有導體屏蔽層和絕緣屏蔽層。

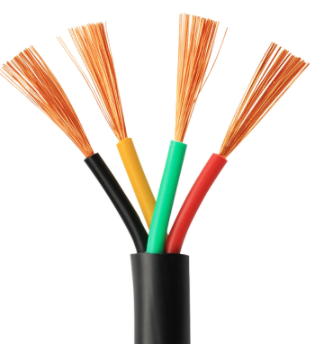

（ 1 ）電線是由一根或幾根柔軟的導線組成，外面包以輕軟的護層；電纜是由一根或幾根
絕 緣包導線組成，外面再包以金屬或橡皮制的堅韌外層。 電纜與電線一般都由
芯線、絕緣包 皮和保護外皮三個組成部分組成
（ 2 ）直徑小的叫“線”；直徑大的叫“纜”。
（ 3 ）結構簡單的叫“線”；結構復雜的叫“纜”。
隨著使用范圍的擴大，很多品種“線中有纜”，“纜中有線”。所以沒有必要嚴格區分。
在日常習慣上，人們把家用布電線叫做電線，把電力電纜簡稱電纜。
4.常見的認證體系
UL認證是美國加拿大的電線標準，一般涉及到出口的產品都要求使用該認證。
3C認證是我們國內強制性的認證。
VDE認證是歐盟國家強制性的認證，一般涉及到出口歐洲的產品都要求使用該認證。
UL 認證系列主要型號為：
單芯電子線： 1007 ， 1015 ， 1569 ， 1061 ， 1571 ， 1430 等
多芯護套線： 2464 ， SJT ， SVT 、 RVV 、 RVSP 、 SYV 等
單芯屏蔽線： 1185 ， 1533 等
多芯屏蔽線： 2547 ， 2854 等
并排線： 2468( 雙并線，紅白排）， SPT ， 20288 等
雙層絕緣線： 1672 ， 1617 等，
硅膠高溫線： 3122 ， 3239 ， 3135 等
鐵氟龍高溫線： 1332 ， 1330 等
低煙無鹵電線： 3321 ， 3266 等

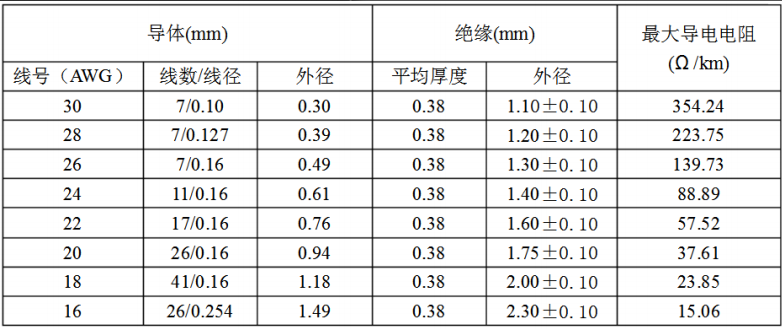

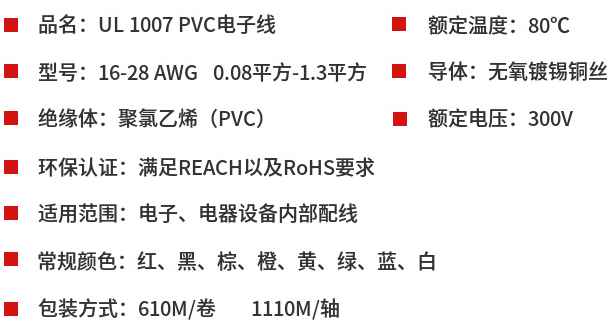

上圖為UL1007 電線的具體規格對照表

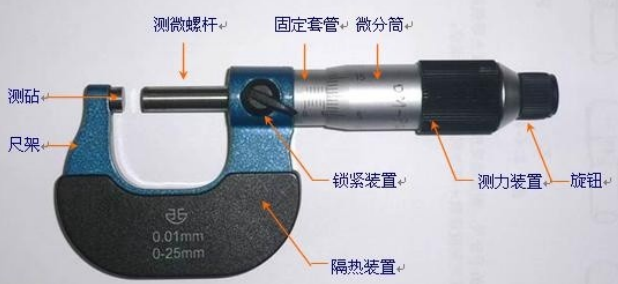

5.常用測量工具：千分尺，主要測量銅絲直徑大小及包帶厚度（精確到0.001mm）
6.電線截面積的計算
截面積指的是電線所有銅絲的橫截面積.
計算公式： 截面積=銅絲根數*每根銅絲的截面積
以 1015-18A 35/0.17 AS 這款電線為例：
1. 公式分解
① 圓的面積計算公式：π*R2
② 半徑R 等于銅絲直徑D/2
③ 銅絲直徑D 等于 0.17
④ 圓的面積： π*D/2*D/2=3.14159/4*0.17*0.17
⑤ 圓的面積： 0.7854*0.17*0.17
2. 截面積為： 35*0.17*0.17*0.7854=0.794 平方毫米
電線 : 傳導電能使用的載體。
電線電纜是用以輸電（磁）能、信息和實現電磁能轉換的線材產品。
- 電線的基本結構組成
（ 1 ）導體
導體是電線電纜的導電部分，用來輸送電能，是電線電纜的主要部分。
（ 2 ）絕緣層
絕緣層是將導體與大地以及不同相的導體之間在電氣上彼此隔離，保證電能輸送，
是電線電纜結構中不可缺少的組成部分。
（ 3、6、7 ）保護層
保護層由抗拉棉繩、纏繞棉紙和護套組成，作用是保護電線電纜免受外界雜質和水分的侵入，以及防止外力直接損壞電纜。
（ 4、5）屏蔽層
在電纜結構上的所謂“屏蔽”，實質上是一種改善電場分布的措施。 6KV 及以上
的電線電纜一般都有導體屏蔽層和絕緣屏蔽層。
- 電線與電纜的區分
（ 1 ）電線是由一根或幾根柔軟的導線組成，外面包以輕軟的護層；電纜是由一根或幾根
絕 緣包導線組成，外面再包以金屬或橡皮制的堅韌外層。 電纜與電線一般都由
芯線、絕緣包 皮和保護外皮三個組成部分組成
（ 2 ）直徑小的叫“線”；直徑大的叫“纜”。
（ 3 ）結構簡單的叫“線”；結構復雜的叫“纜”。
隨著使用范圍的擴大，很多品種“線中有纜”，“纜中有線”。所以沒有必要嚴格區分。
在日常習慣上，人們把家用布電線叫做電線，把電力電纜簡稱電纜。
4.常見的認證體系
UL認證是美國加拿大的電線標準，一般涉及到出口的產品都要求使用該認證。
3C認證是我們國內強制性的認證。
VDE認證是歐盟國家強制性的認證，一般涉及到出口歐洲的產品都要求使用該認證。
UL 認證系列主要型號為：
單芯電子線： 1007 ， 1015 ， 1569 ， 1061 ， 1571 ， 1430 等
多芯護套線： 2464 ， SJT ， SVT 、 RVV 、 RVSP 、 SYV 等
單芯屏蔽線： 1185 ， 1533 等
多芯屏蔽線： 2547 ， 2854 等
并排線： 2468( 雙并線，紅白排）， SPT ， 20288 等
雙層絕緣線： 1672 ， 1617 等，
硅膠高溫線： 3122 ， 3239 ， 3135 等
鐵氟龍高溫線： 1332 ， 1330 等
低煙無鹵電線： 3321 ， 3266 等
上圖為UL1007 電線的具體規格對照表
5.常用測量工具：千分尺，主要測量銅絲直徑大小及包帶厚度（精確到0.001mm）
6.電線截面積的計算
截面積指的是電線所有銅絲的橫截面積.
計算公式： 截面積=銅絲根數*每根銅絲的截面積
以 1015-18A 35/0.17 AS 這款電線為例：
1. 公式分解
① 圓的面積計算公式：π*R2
② 半徑R 等于銅絲直徑D/2
③ 銅絲直徑D 等于 0.17
④ 圓的面積： π*D/2*D/2=3.14159/4*0.17*0.17
⑤ 圓的面積： 0.7854*0.17*0.17
2. 截面積為： 35*0.17*0.17*0.7854=0.794 平方毫米
